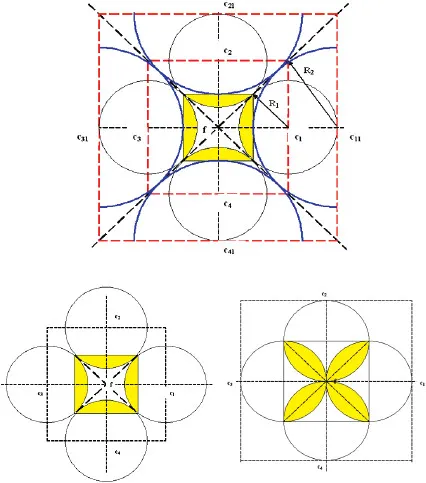

Рис. 2. Приемник энергии в виде куба
В идеале линза представляет собой половину шара с центром на середине грани и диаметром, равным ее высоте. Но в этом случае происходит пересечение сферических поверхностей, что в принципе невозможно (рис. 2 а). Поэтому максимальная выпуклость грани будет определяться дугой окружности, имеющей радиус R1, ограниченной хордой, которой является сторона куба и его диагоналями. Центры окружностей располагаются в точках с1, с2, с3, с4 пересечения линий, соединяющих середины противоположных граней и первоначально построенных окружностей (рис. 2 b). Предполагая вогнутость граней, определение радиуса кривизны внешней поверхности R2 производится аналогичным образом, т. е. центры окружностей с11, с22, с33, с44 находятся в точке пересечения оси и окружности радиуса R1, а R2, так же как и R1, представляет собой перпендикуляр, проведенный из центра окружностей к диагонали куба (рис. 2 с).
Изложенный для куба принцип проектирования граней как концентраторов внешних энергетических потоков, может быть использован применительно к пирамиде. При этом следует рассмотреть два варианта, когда внешняя поверхность грани плоская и вогнутая внутрь. Тогда в качестве аналога служат плоско-выпуклая и вогнуто-выпуклая (положительный мениск) линзы соответственно. В обоих случаях главная оптическая ось является перпендикуляром, проходящим через середину грани, которая (по формальному признаку) является равнобедренной (равнобокой) трапецией.
В соответствие с физикой явления, при условии поступления энергии от удаленного источника (в основном, Солнца) размещение фокуса будет находиться на пересечении главной оптической оси и вертикальной оси конструкции, на незначительном удалении от выпуклой поверхности линзы.
